Стартап ООО «ЛискСенс» и его разработка - система раннего обнаружения протечек
Проектная компания Центра нанотехнологий и наноматериалов Республики Мордовия ООО «ЛикСенс» разработала систему раннего обнаружения протечек как бытовых «затоплений», так и течей кислот и углеводородов на промышленных и нефтяных объектах. Датчики этой системы реагируют буквально на каплю воды.
Протечки воды в квартире или доме могут создавать хозяевам и их соседям нешуточные проблемы. На промышленных объектах, в нефтедобыче и нефтепереработке протечки – это еще более серьезное бедствие. Свести потери от потопов к минимуму должны системы раннего обнаружения протечек. Они достаточно разнообразны: проводные и беспроводные, работающие на основе разных типов датчиков – с точечным или сорбционным кабельным сенсором.
Большинство систем обнаружения протечек работают на основе датчиков-гидросенсоров, расположенных прямо на кабеле. Однако они срабатывают, только если в непосредственной близости от них появляется слой воды, «замыкающий» измерительные контакты, то есть они работают по «принципу лужи». Значит, если вода или раствор кислоты и углеводородов на объемах нефтедобычи и нефтепереработки начнет протекать, до обнаружения проблемы может пройти несколько, зачастую самых важных, часов.
Лишняя капля воды или технологической жидкости – и система раннего обнаружения протечек обязана срабатывать, решили в компании «ЛикСенс» (входит в периметр Центра нанотехнологий и наноматериалов Республики Мордовия), которая уже пять лет работает на рынке промышленных и бытовых систем раннего обнаружения протечек воды, растворов кислот и углеводородов. И здесь действительно разработали такую систему. Это решение на основе сорбционного кабельного сенсора, который позволяет выявлять протечки по всей длине сенсора, а не только в конкретных точках. При этом длина сенсора может превышать 200 м. Продукцию «ЛикСенс» можно использовать и в системе ЖКХ, и для контроля протечек в резервуарах с нефтепродуктами и кислотами.
Высокая чувствительность
Конструкция сорбционного кабельного сенсора, разработанного в «ЛикСенс», позволяет располагать его по периметру помещений. Охватывая таким образом контролируемую поверхность, это позволяет кратно увеличить шансы попадания жидкости на чувствительный элемент кабеля. В результате сокращается количество датчиков и увеличивается площадь контроля протечек. Кроме того, к системе раннего обнаружения протечек, разработанной в Мордовии, можно подключать электродвигатели, шаровые краны, извещатели и т.д.
Одна из ключевых особенностей этого решения заключается в том, что сорбционный гидросенсорный кабель «ЛикСенс» можно устанавливать по контуру труб, на объекты сложной формы . Тогда как большинство датчиков, представленных сегодня на рынке, не способны детектировать протечки на вертикальных поверхностях, например в стояках труб.

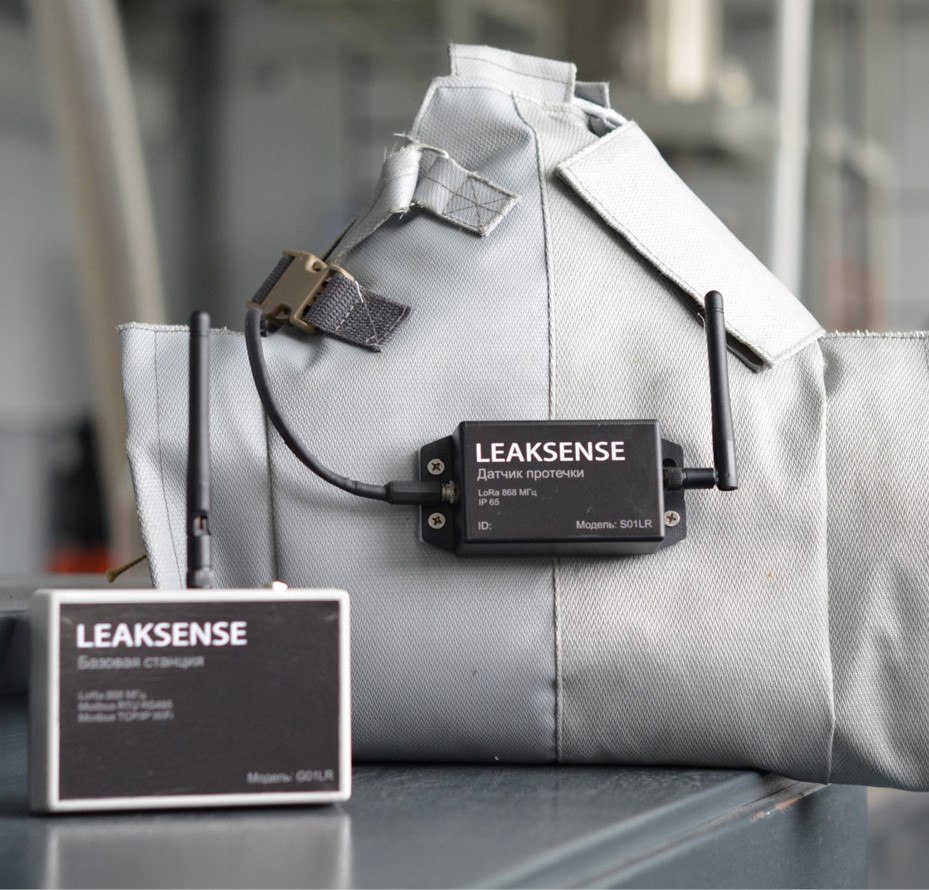

Другие особенности решения «ЛикСенс» – многоканальность, возможность подключения нескольких сенсоров, а также усиленная безопасность: контроль целостности сенсоров. Датчики «ЛикСенс» оказались востребованы не только бытовыми потребителями, но и даже в большей степени – промышленными. Ведь в промышленности протечки могут привести к огромным потерям. Например, продукция «ЛикСенс» уже прошла промышленные испытания, устанавливалась на объектах сложной формы, таких как, запорной арматуре, где протечки происходят чаще всего. Обычно ее закрывают теплоизолирующим коробом или чехлом. В итоге заметить начало протечки оказывается очень сложно. Большинство представленных на рынке решений в области предупреждения протечек срабатывают только на горизонтальных поверхностях, когда там уже скопилась вода. Системы «ЛикСенс», напротив, легко интегрируются в защитные чехлы для запорной арматуры. Если на каком-либо участке теплосистемы происходит утечка теплоносителя, система срабатывает – и подача тепла автоматически прекращается.
Применение эффективных систем раннего обнаружения протечек в промышленности – насущная необходимость. Ведь именно последние становятся причиной большинства страховых случаев. Это если говорить об экономике, но еще страшнее последствия в случае аварий на нефтяных объектах. Да и в бытовой сфере протечка – это потенциальный катализатор больших бедствий. Например, причиной возгорания в кемеровской «Зимней вишне» стало замыкание электропроводки в результате протечки крыши торгового центра весной. Эту протечку тогда назвали «обстоятельством непреодолимой силы». А ее могло бы и не быть, если бы торговый центр был оснащен эффективной системой раннего обнаружения протечек.
Время обнаружения протечек: от 2 секунд, при обнаружении протечек воды до 180 секунд при обнаружении углеводородов.
Преимущества: бесшовная интеграция в SCADA-системы и АСУТП; масштабируемость; питание осуществляется постоянным напряжением 12-24 В; Линейка продукции включает проводную систему на RS-485 (Modbus RTU) и беспроводную по технологии передачи данных LoRaWaN.
